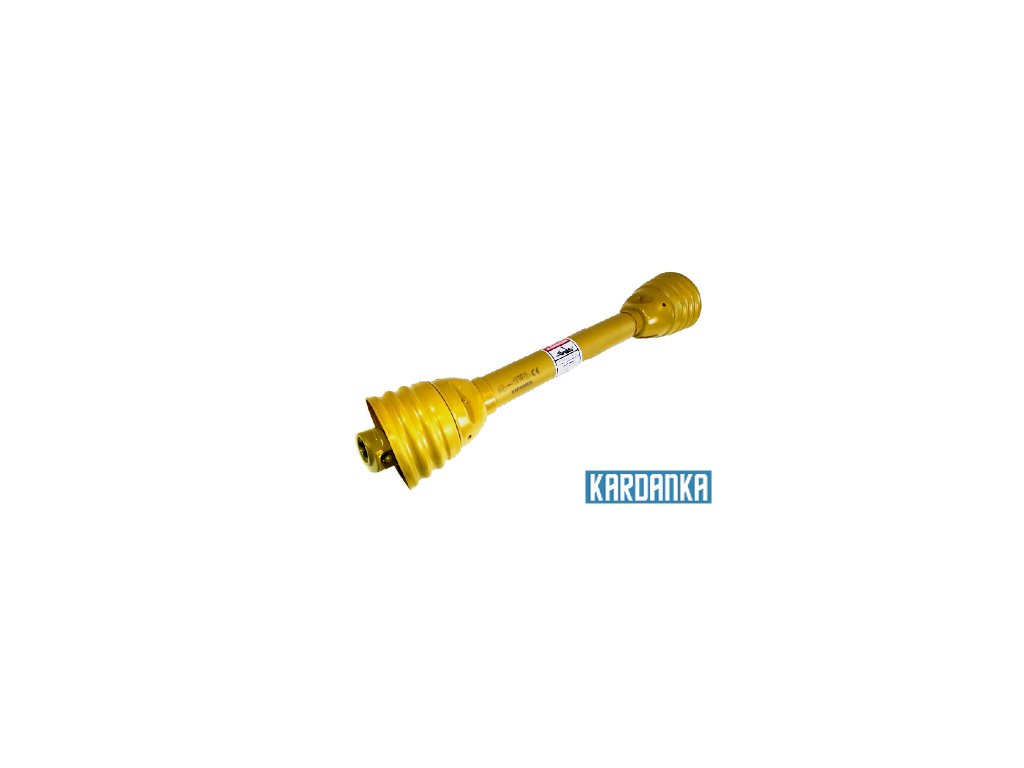

Gelenkwelle 1300 mm, 70 kW

Detaillierte Produktbeschreibung

Kraftübertragung
beim Kauf einer Gelenkwelle ist es von zentraler Bedeutung, die zu übertragenden Kräfte genau zu verstehen. Die Leistung des Traktors an der Zapfwelle stellt hierbei einen entscheidenden Faktor dar, da sie die maximale Kraft definiert, die auf die Gelenkwelle übertragen werden kann. Noch wesentlicher ist allerdings, die Anforderungen des daran angeschlossenen Anbaugeräts zu kennen, da diese den tatsächlichen Bedarf an Übertragungsleistung bestimmen. So benötigt beispielsweise die Pumpe eines Sprühgeräts eine erheblich andere Leistung als ein schweres Mulchgerät.

Die Wahl einer ungeeigneten Gelenkwelle kann teure Konsequenzen nach sich ziehen: Entweder investieren Sie in eine überdimensionierte Welle, deren Kapazität unnötig ungenutzt bleibt, oder Sie setzen auf eine unterdimensionierte Variante, die womöglich bereits beim ersten Einsatz Schaden nimmt. Ebenso spielt die Drehzahl des anzutreibenden Zubehörs eine wichtige Rolle. Technische Daten jeder Kardanwelle geben meist an, welche Übertragungsleistung bei Drehzahlen von 540 U/min und 1000 U/min möglich ist.

Bei der Entscheidung sollten Sie sich an den Leistungsanforderungen des anzuschließenden Geräts orientieren. Es empfiehlt sich oft, eine Gelenkwelle mit etwas höherer Kapazität zu wählen, um Spielraum für unvorhergesehene Belastungen zu haben. Beachten Sie jedoch, dass die in den Spezifikationen angegebenen Übertragungswerte in der Regel für den Normalbetrieb ausgelegt sind.

Bestimmung der Länge

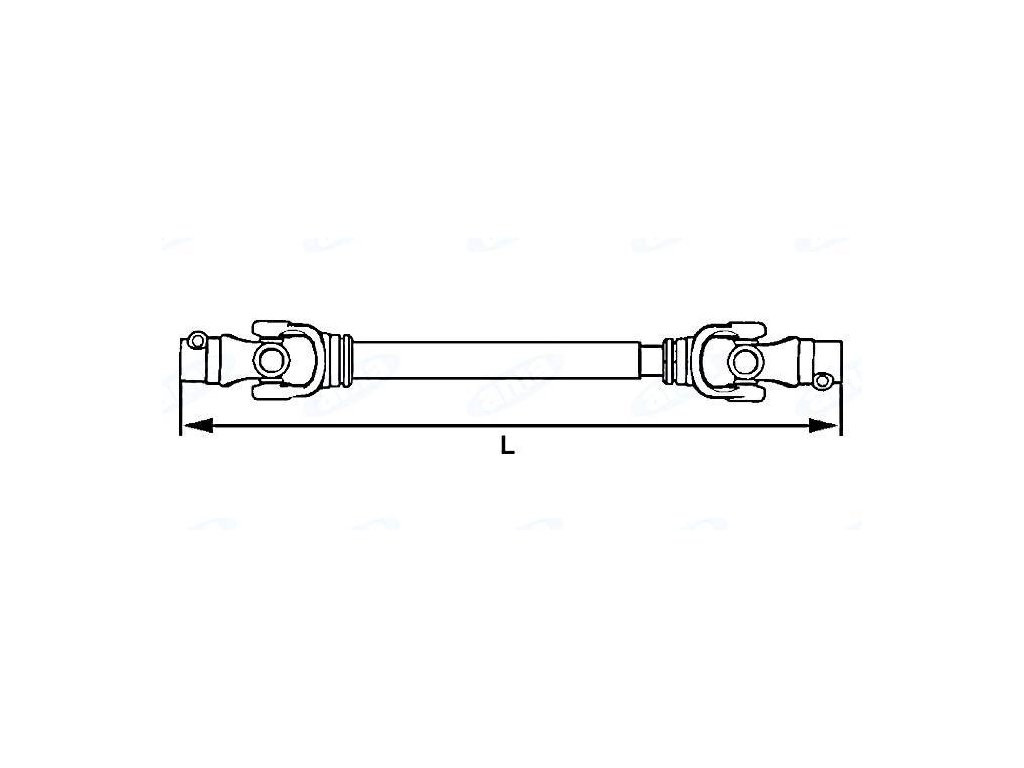

Um die Gesamtlänge der Gelenkwellen dieses Herstellers korrekt zu ermitteln, messen Sie diese im eingezogenen Zustand von einem Ende zum anderen. Zur Bestimmung der passenden Länge befestigen Sie zunächst das gewünschte Anbaugerät an der Maschine und bringen es in die Position, in der der Abstand zwischen der Zapfwelle des Traktors und der Zapfwelle des Anbaugeräts am geringsten ist. Messen Sie anschließend den Abstand zwischen den Enden der Wellen. Fügen Sie zu diesem Wert etwa 5 cm hinzu, um die optimale Länge zu erhalten..

Gelenkwellenverlängerung

Gelenkwellen sind teleskopierbar. Die Verlängerung wird durch zwei ineinander greifende Rohre im Wellenkörper erreicht. Die maximal empfohlene Wellenverlängerung zur Aufrechterhaltung der Übertragungskraft beträgt 1/3 der Länge der Rohre. Die Länge der Rohre ist aufgrund der Kardan-Kategorie/Gelenkgröße und der Länge des Kardans sehr variabel.

Gelenkwellenkürzung

Gelenkwellen sind teleskopierbar. Die Verlängerung wird durch zwei ineinander greifende Rohre im Wellenkörper erreicht. Die maximal empfohlene Wellenverlängerung zur Aufrechterhaltung der Übertragungskraft beträgt 1/3 der Länge der Rohre. Die Länge der Rohre ist aufgrund der Kardan-Kategorie/Gelenkgröße und der Länge des Kardans sehr variabel.

Arbeitswinkel

Standardzapfwellen sind in der Lage, bei einem maximalen Winkel von 25° zuverlässig zu arbeiten. Kurzfristig können sie auch mit einem Neigungswinkel von bis zu 45° betrieben werden, allerdings sollte dieser nur für eine maximale Dauer von 5 Minuten genutzt werden. Ist ein größerer Winkel notwendig, beispielsweise beim Wenden, muss die Welle zuvor abgekoppelt werden.

Einbau von Gelenkwellen

Auf dem Gehäuse der Gelenkwelle ist die Einsteckrichtung deutlich gekennzeichnet. Eine einfache Illustration zeigt, welches Ende zur Traktorseite und welches zur Zubehörseite ausgerichtet sein sollte. Um die Lebensdauer der Gelenkwelle zu gewährleisten, empfiehlt es sich, stets auf die korrekte Positionierung zu achten.

Wartung

Gelenkwellen müssen regelmäßig gewartet werden. Kontrollieren Sie regelmäßig die Sauberkeit des gesamten Geräts, entfernen Sie Verschmutzungen, wenn diese auftreten. Schmieren Sie regelmäßig die Gelenkkreuze, Kardanabdeckungen und Schläuche über die daran befindlichen Schmiernippel ab. Halten Sie die Schmierintervalle gemäß der Betriebsanleitung ein. Behandeln Sie auch regelmäßig die Wellen am Traktor und an den Anbaugeräten. Kontrollieren Sie Wellen und Abdeckungen regelmäßig auf Beschädigungen; die Verwendung einer beschädigten Welle kann zu Sach- oder Gesundheitsschäden führen.
